Novo: Higrotermostato eletrônico - Disponível para pré-venda a partir de 20/08/2025

ETF 012

O higrotermostato eletrônico monitora simultaneamente a temperatura e a umidade do ar em invólucros e quadros elétricos. A condensação é evitada com o acionamento do aquecedor e dos ventiladores, conforme necessário.

Temperatura e umidade do ar ajustáveis
Tensão de gama alargada
Largura padrão DIN (35 mm)
Terminal push-in
Desempenho de chaveamento em altura
Temperatura de operação de até -40 °C
Ecrã de estado visual

Características técnicas gerais

Tipo de dispositivo	Higrostato
Faixa de regulação	0 °C - 60 °C
Tipo de contato	Relé
Grau de proteção	IP20
Indicador de funcionamento	LED
Invólucro	Plástico de acordo com UL94 V-0, cinza claro
CA/CC	CA
Tensão operacional	24 V - 240 V
Tolerância de tensão operacional	22 V - 265 V
Corrente de partida máxima	30 A
Duração da corrente de partida	10 s
Frequência	45-65 Hz
Potência de consumo	1 W
Corrente de comutação ôhmica	16 A
Tensão de referência ôhmica máxima	240 VAC
Tensão de referência 2 ôhmica máxima	120 VAC
Corrente de comutação indutiva	1,6 A
Tensão de referência indutiva máxima	240 VAC
Tensão de referência 2 máxima	120 VAC
Corrente de comutação ôhmica CC	0,6 A
Tensão de referência ôhmica CC máxima	60 VDC
Tempo de reação	3 s
Vida útil	VDE: NO/NC >15000 ciclos UL: NO/NC >30000 ciclos
setting_range_2	50 % RH - 90 % RH
Diferencial de comutação	2 K
Tolerância diferencial de comutação	± 1 K
Diferencial de comutação 2	4 % RH
Diferencial de comutação 2 tolerância	± 1 % RH
Temperatura de operação	-40 °C - 70 °C
Umidade de funcionamento	≤95 % RH
Umidade de armazenamento	≤95 % RH
Temperatura de armazenamento	-45 °C - 85 °C

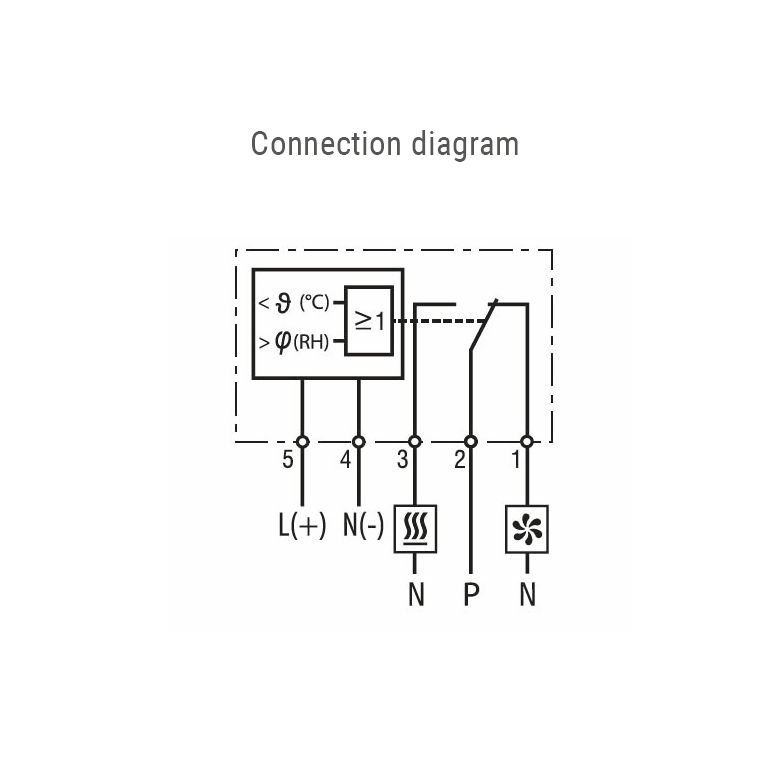

Conexão	Terminal de 5 polos, torque de aperto de 0,5 Nm máx.: Cabo flexível/fio com terminal de 2,5 mm² (AWG 14)
Design	Contato reversível
Largura	35 mm
Profundidade	69,5 mm
Peso	200 g
Nota	Comutação de carga resistiva (comutação de carga indutiva). Os cabos com terminal devem ser usados na conexão com cabos flexíveis.

Variações

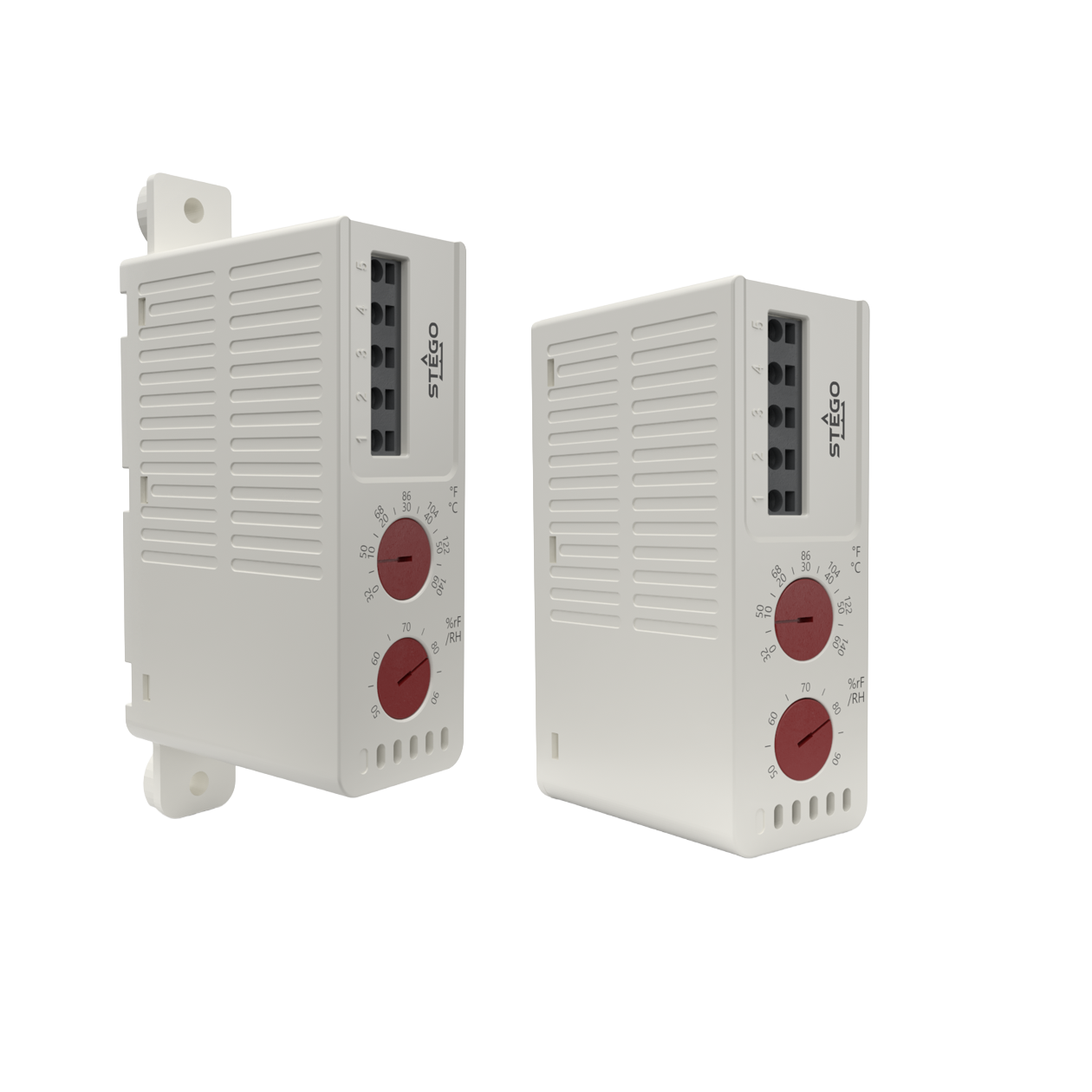

Código	Montagem	Altura	Consulta	CAD	Dados técnicos

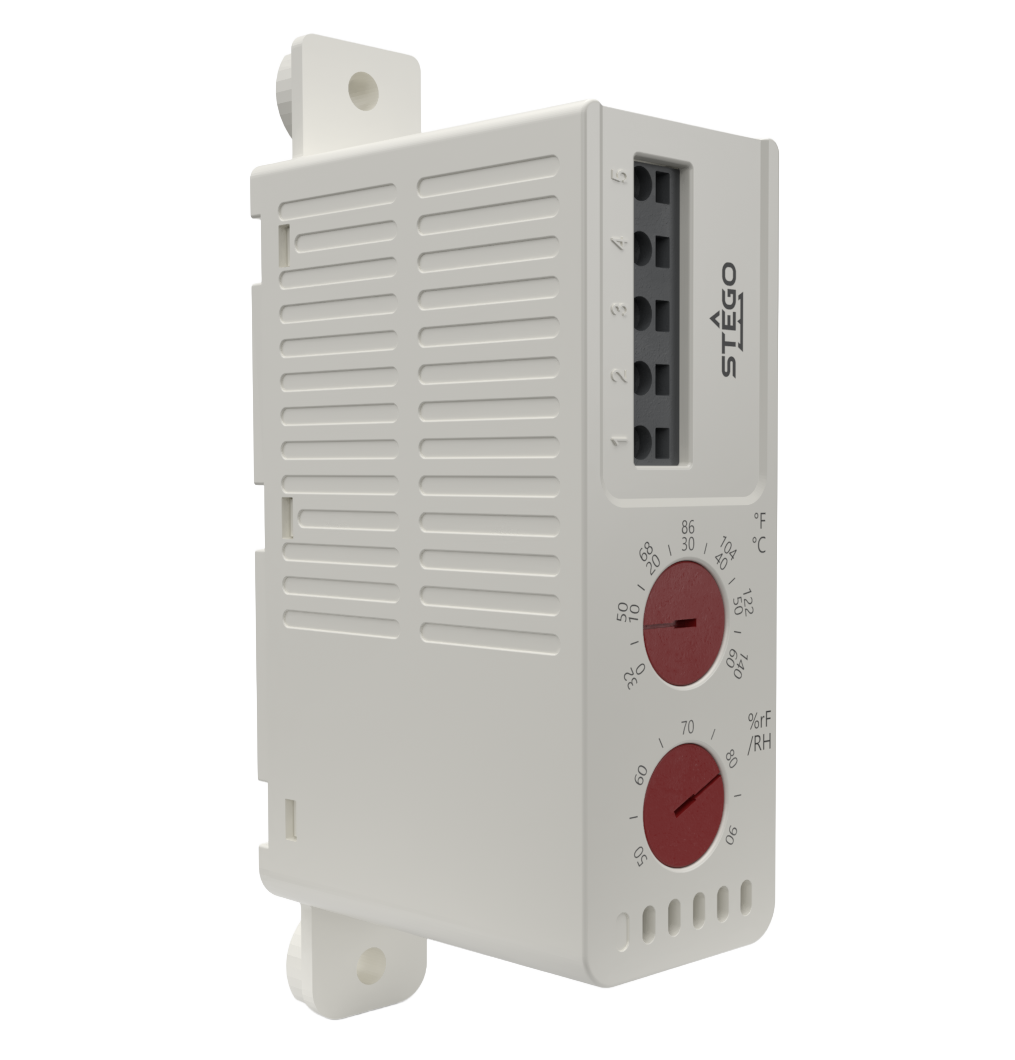

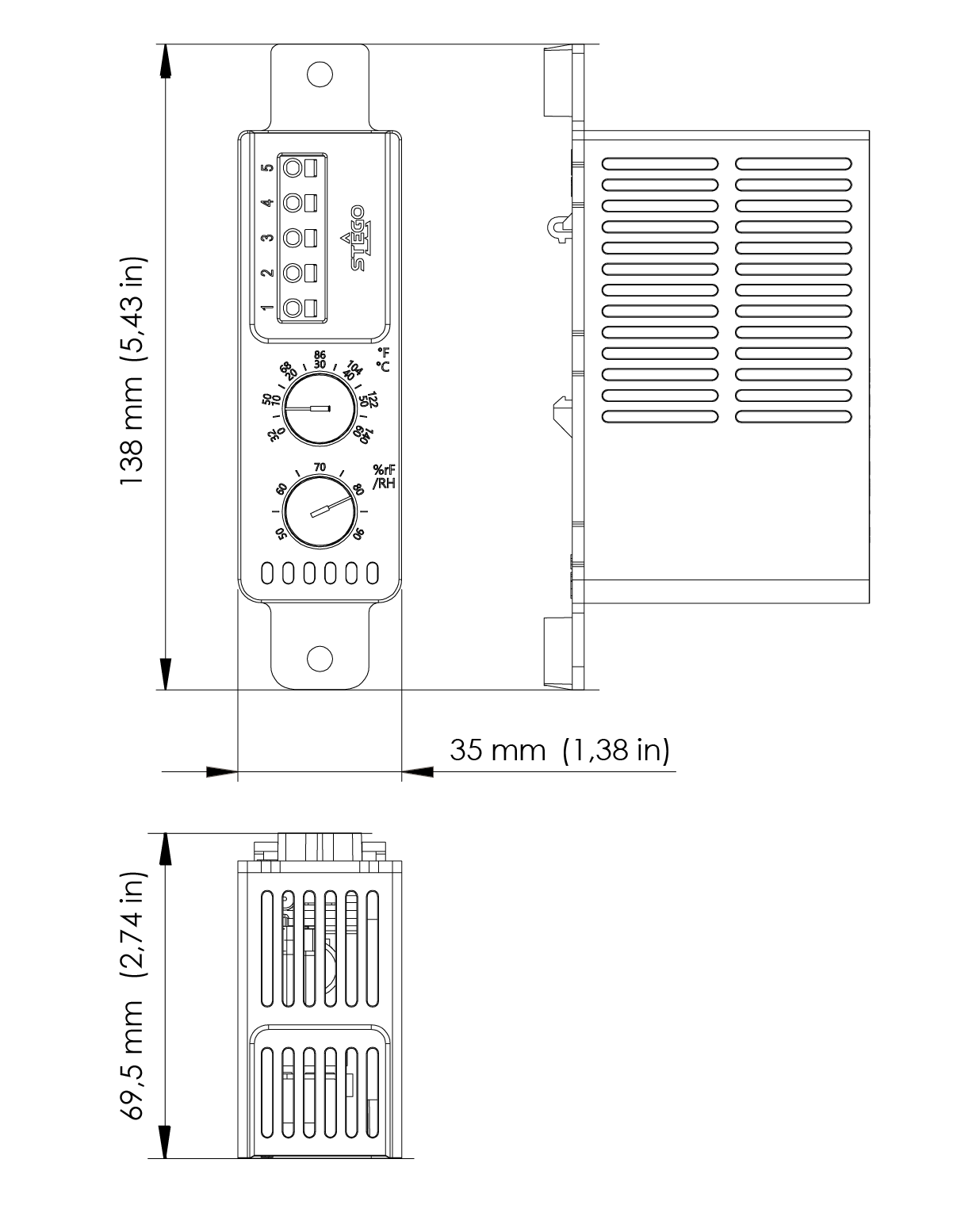

01260.0-00	Clipe para trilho DIN de 35 mm, EN 60715 e conexão a parafuso	138 mm			ETF012-01260.0-00-Datasheet-PT.pdf

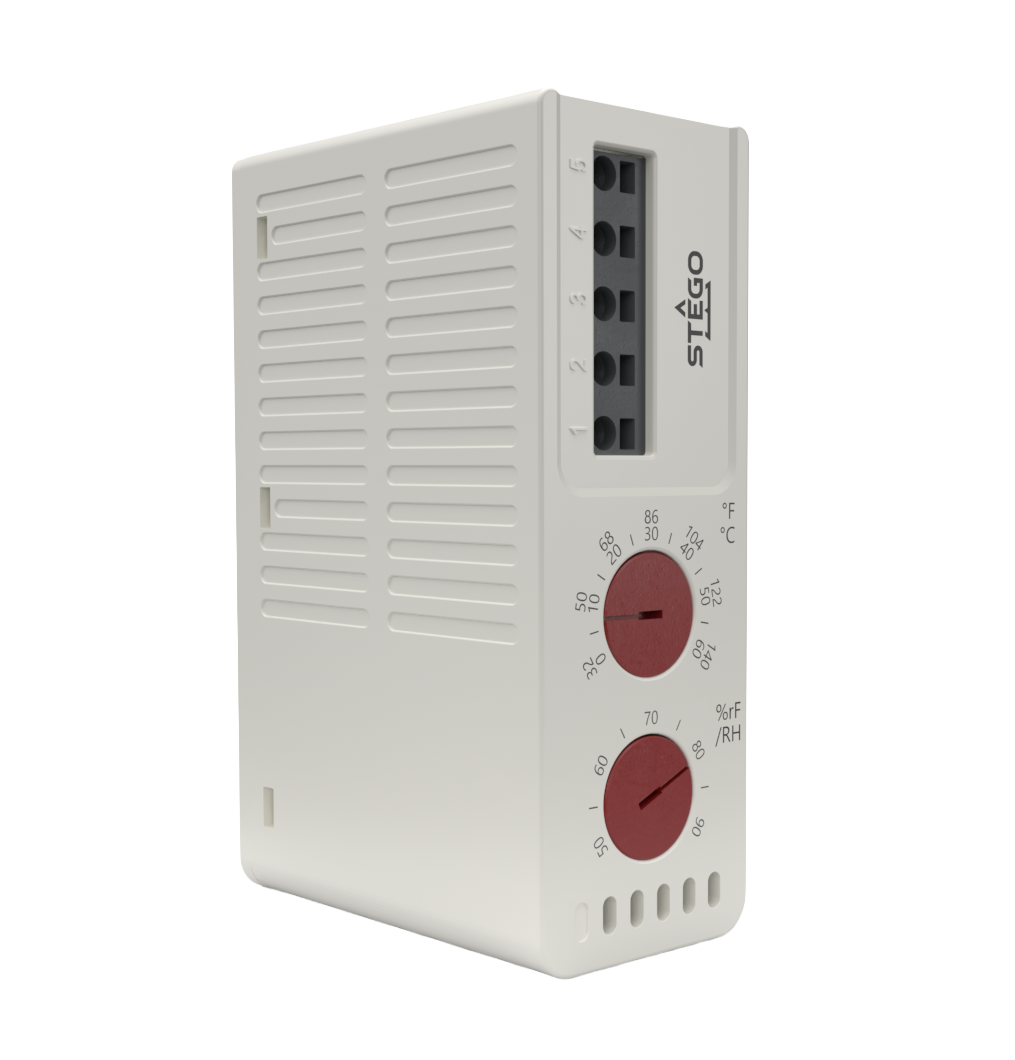

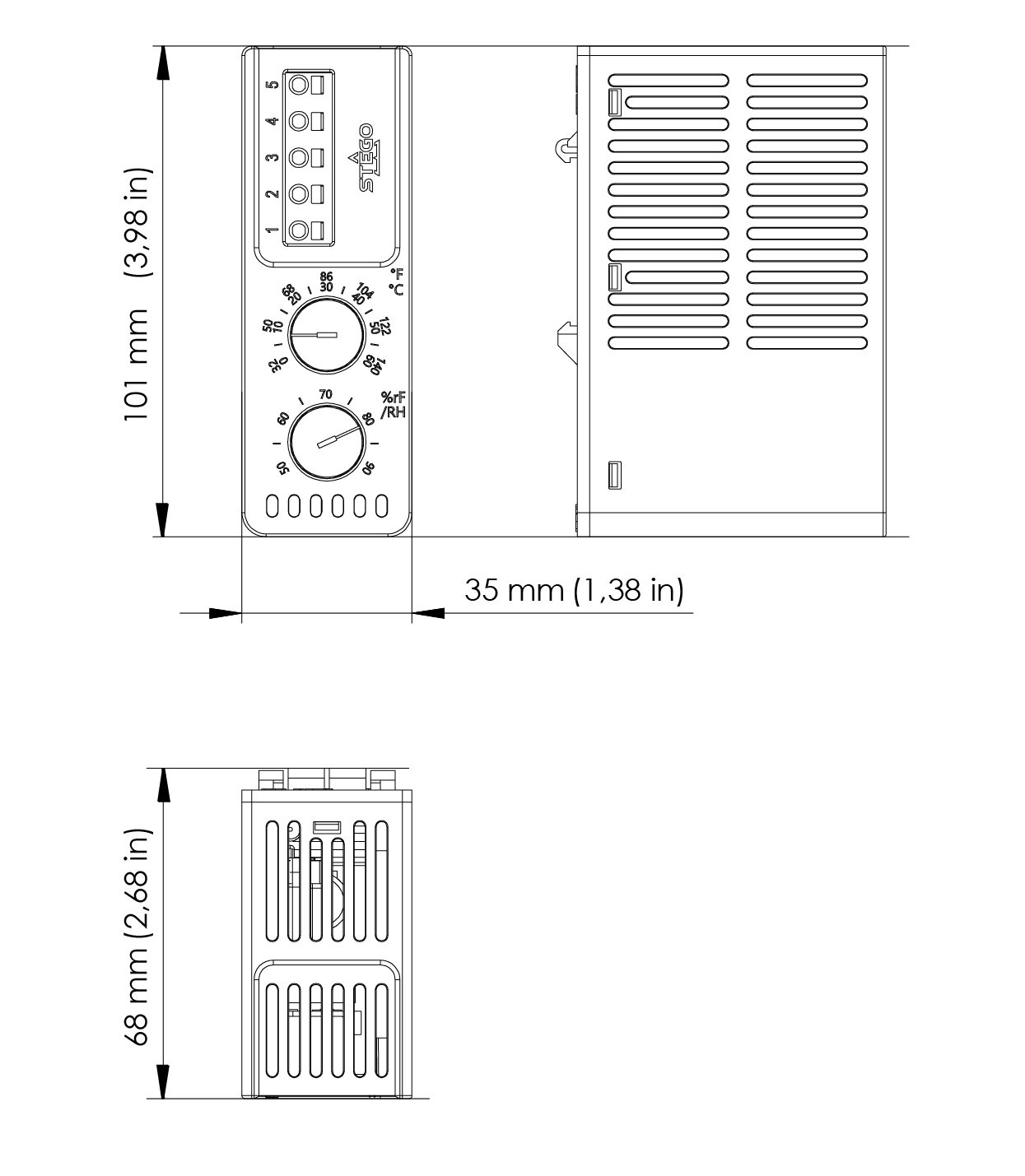

01260.0-01	Clipe para trilho DIN de 35 mm, EN 60715	101 mm			ETF012-01260.0-01-Datasheet-PT.pdf
