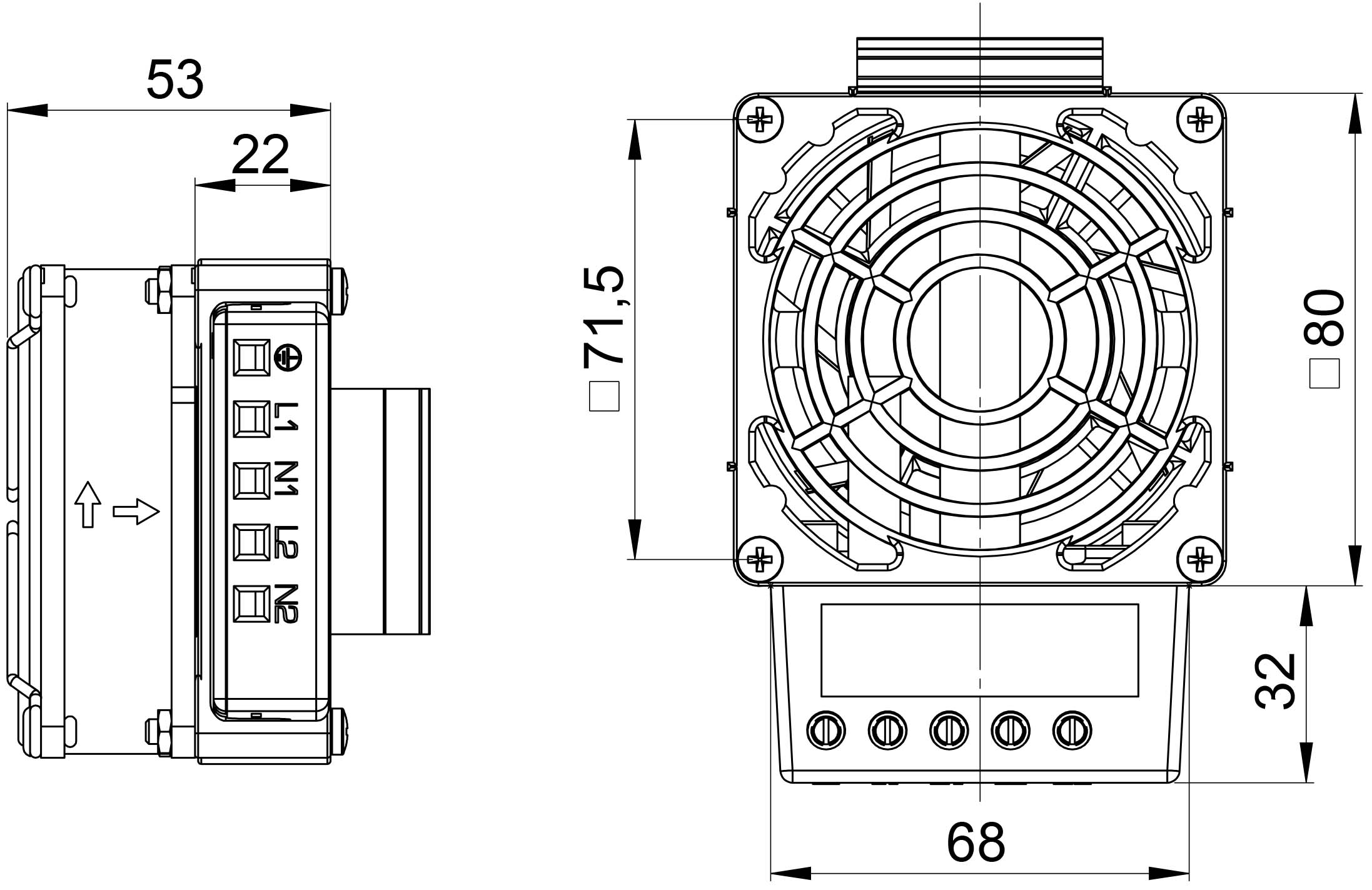

03102.0-00_vt_heizgeraet_typ_hvl_031_80mm

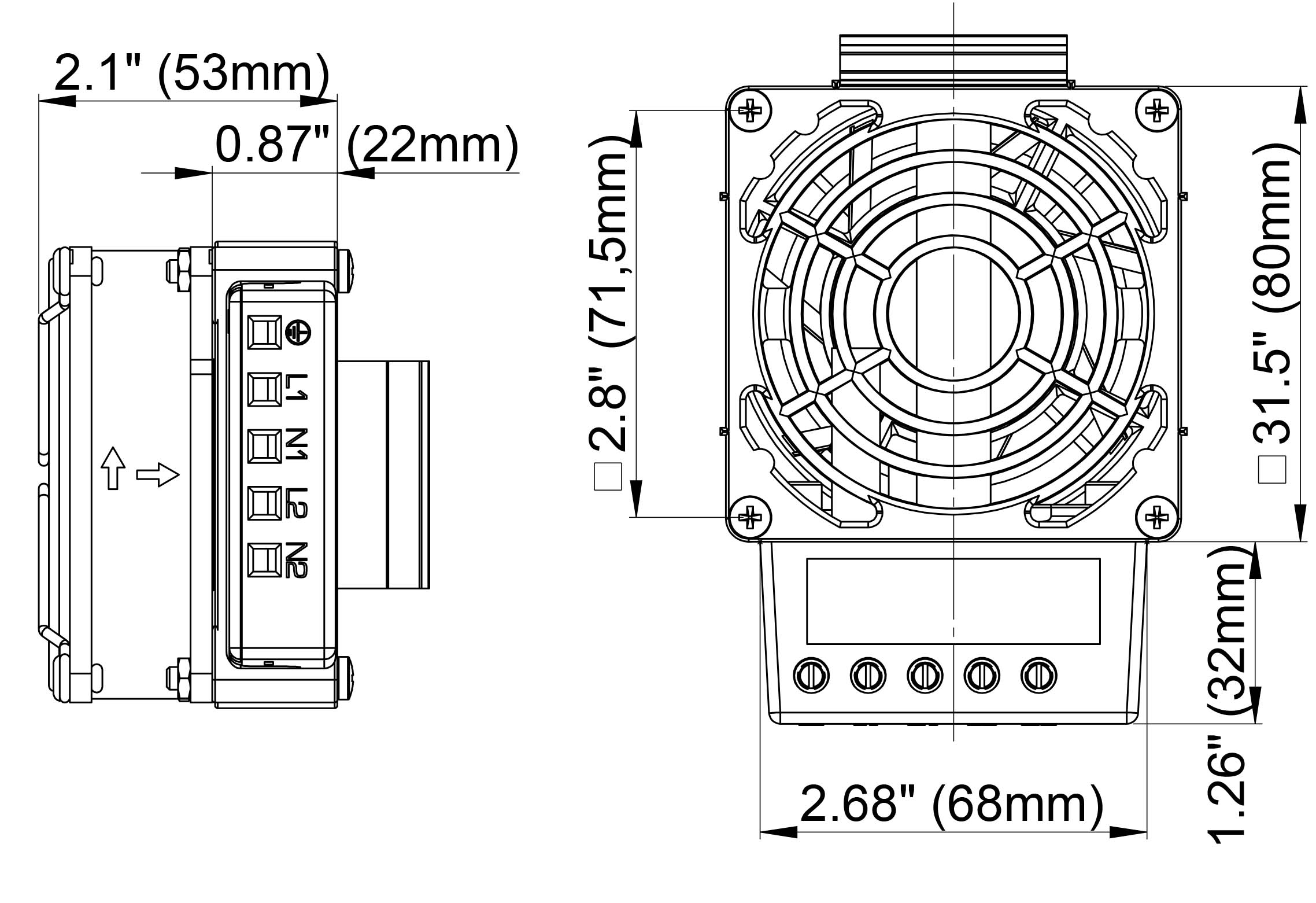

03102.0-00_vt_zoll_heizgeraet_typ_hvl_031_80mm

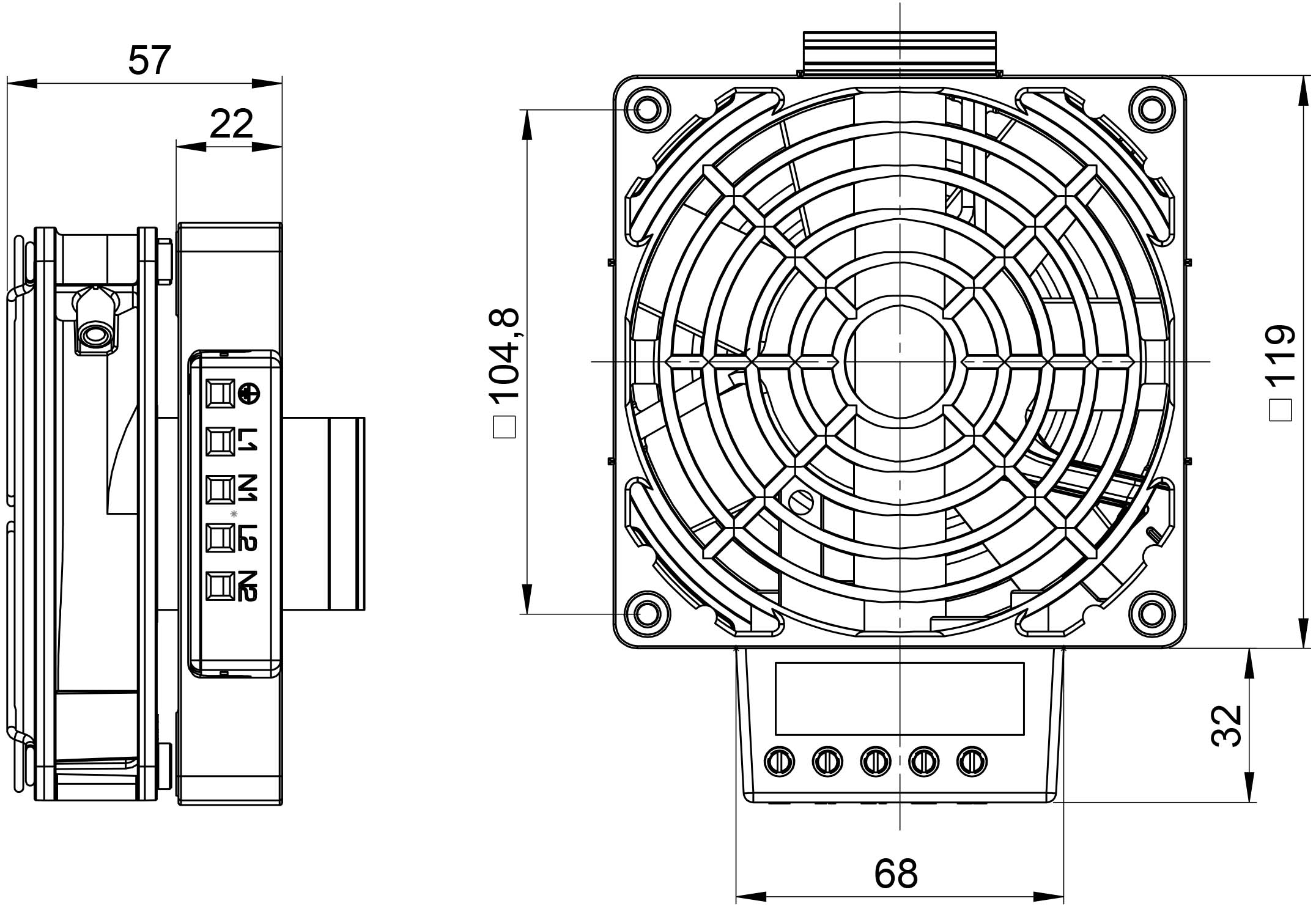

03115.0-00_vt_heizgeraet_typ_hvl_031_119mm

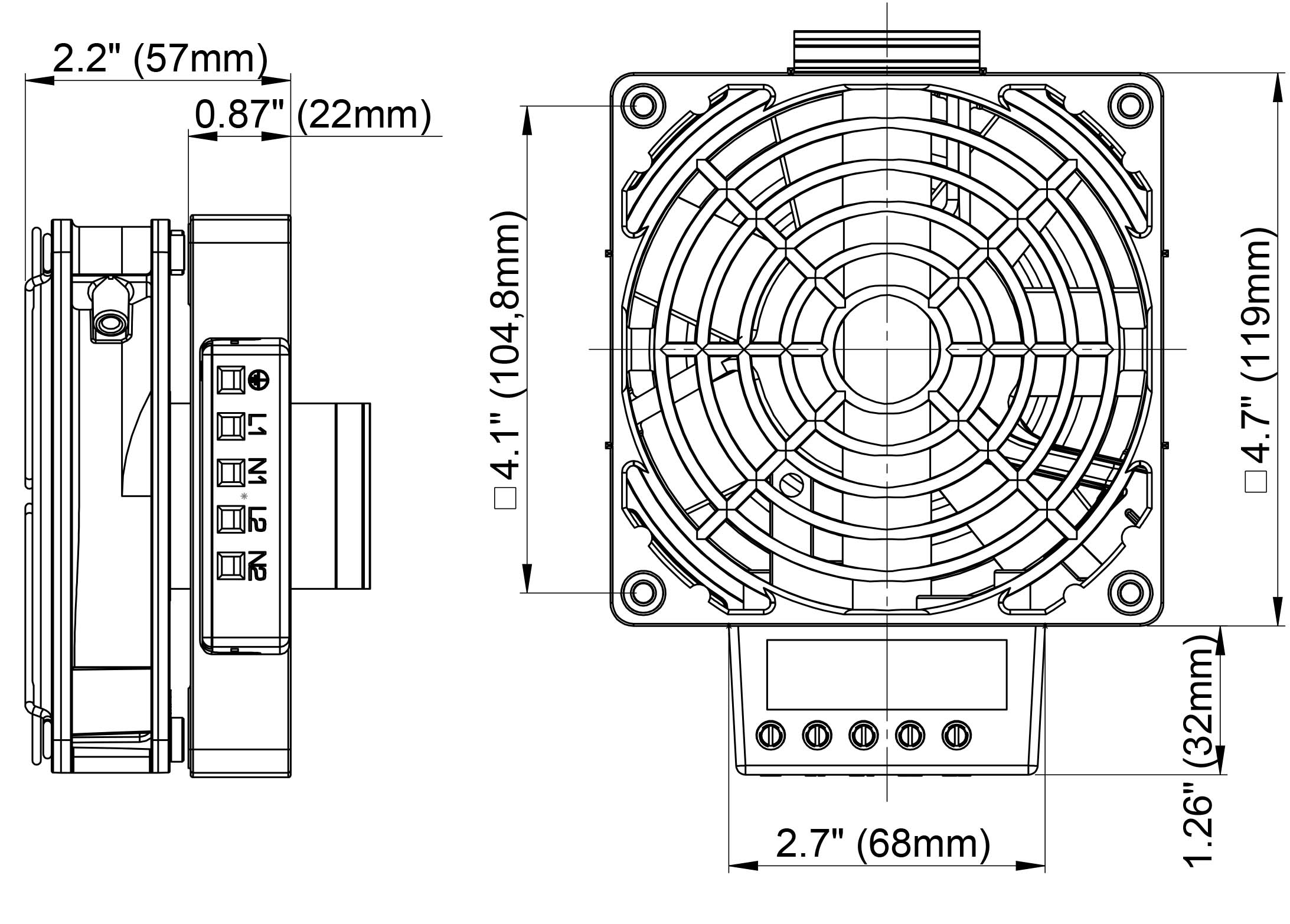

03115.0-00_vt_zoll_heizger則_typ_hvl_031_119mm

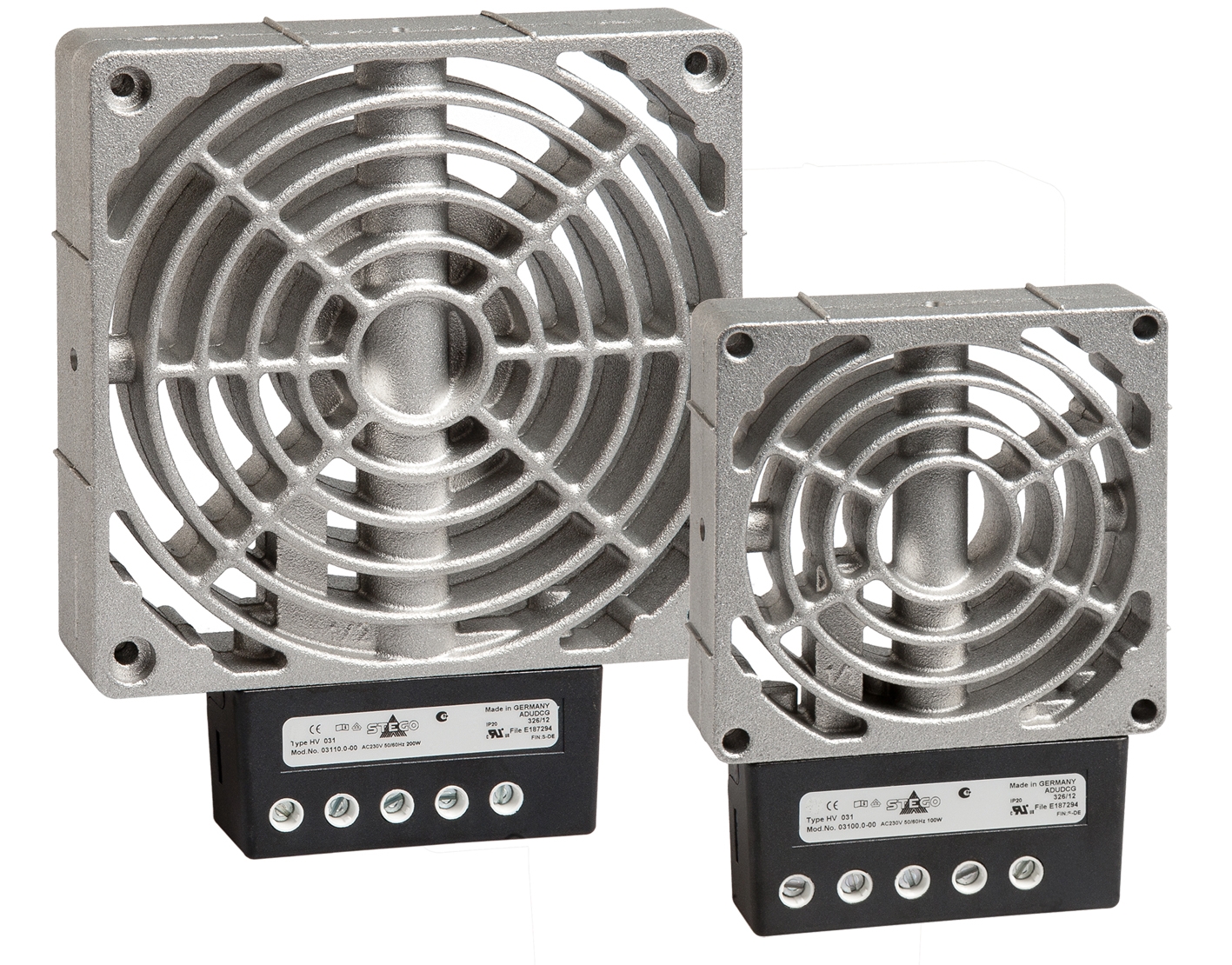

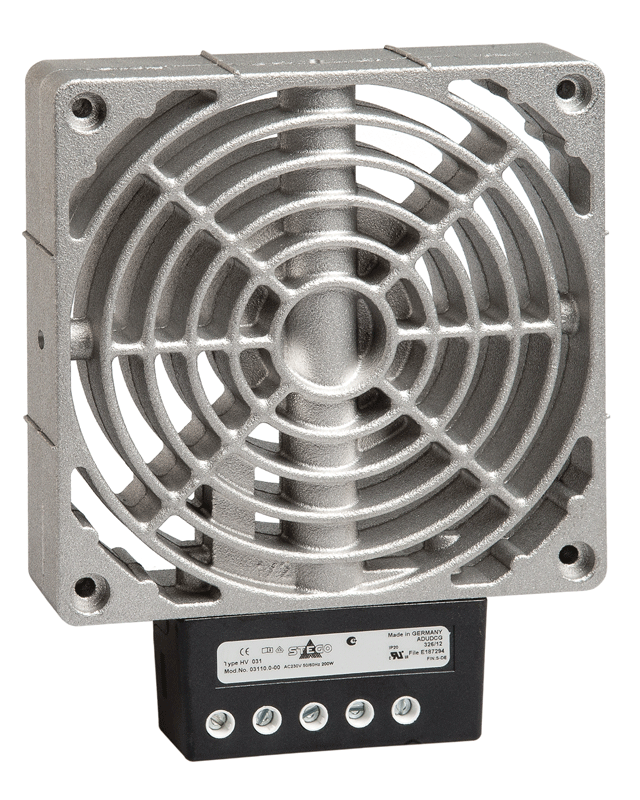

Aquecedor para invólucro sem ventilador

HV 031

O aquecedor com ventilador, com economia de espaço, para controlar a temperatura de quadros elétricos, invólucros e espaços de instalação técnica, contator da condensação. Resistência disponível em cinco níveis de potência, cada um em AC 230 V e AC 120 V. Os aquecedores para invólucro HV 031 são fornecidos sem ventilador. A montagem de um ventilador é essencial para o funcionamento.

Construção compacta e plana
Proteção contra superaquecimento com desligamento automático
Obrigatória a auto-instalação do ventilador
Fixação por clipes para trilho DIN de 35 mm

Características técnicas gerais

Tipo de dispositivo	Aquecedor com ventilador
Monitorização da temperatura	Proteção contra superaquecimento em caso de falha do ventilador com reiniciação automática
Classe de proteção	I
Grau de proteção	IP20
Invólucro de conexão	Plástico de acordo com UL94 V-0, preto
Elemento de aquecimento	Cartucho de aquecimento de alto desempenho
Elemento aquecedor	Alumínio fundido sob pressão
CA/CC	CA
Frequência	50;60 Hz
Temperatura de operação	-45 °C - 70 °C
Umidade de funcionamento	≤90 % RH
Umidade de armazenamento	≤90 % RH
Temperatura de armazenamento	-45 °C - 70 °C
Conexão tipo	Terminal de conexão
Torque	0,8 Nmmax.
Montagem	Clipe para trilho DIN de 35 mm
Posição de instalação	Direção do fluxo de ar vertical / conexão inferior
Altura	22 mm
Nota	Aquecedor sem ventilador O aquecedor só pode ser operado em conjunto com um ventilador O aquecedor só pode ser operado em conjunto com um ventilador (mín. 150 m³/h). Há perigo de superaquecimento!

Variações

Código	Tensão operacional mínima	Tolerância de tensão operacional	Fusível de backup recomendado	Capacidade de aquecimento mínima	Conexão	Largura	Profundidade	Peso	Dados técnicos
03100.0-00	230 V	208 V - 253 V	1 A	100 W	Terminal de 3 pólos de 2,5 mm², torque de aperto de 0,8 Nm	80 mm	112 mm	400 g	HV031-03100.0-00-Datasheet-PT.pdf
03100.9-00	120 V	108 V - 132 V	2 A	100 W	Terminal de 3 pólos de 2,5 mm², torque de aperto de 0,8 Nm no máximo.	80 mm	112 mm	400 g	HV031-03100.9-00-Datasheet-PT.pdf
03101.0-00	230 V	208 V - 253 V	1,25 A	150 W	Terminal de 3 pólos de 2,5 mm², torque de aperto de 0,8 Nm no máximo.	80 mm	112 mm	400 g	HV031-03101.0-00-Datasheet-PT.pdf
03101.9-00	120 V	108 V - 132 V	2,5 A	150 W	Terminal de 3 pólos de 2,5 mm², torque de aperto de 0,8 Nm no máximo.	80 mm	112 mm	400 g	HV031-03101.9-00-Datasheet-PT.pdf
03110.0-00	230 V	208 V - 253 V	2 A	200 W	Terminal de 3 pólos de 2,5 mm², torque de aperto de 0,8 Nm no máximo.	119 mm	151 mm	500 g	HV031-03110.0-00-Datasheet-PT.pdf
03110.9-00	120 V	108 V - 132 V	3 A	200 W	Terminal de 3 pólos de 2,5 mm², torque de aperto de 0,8 Nm no máximo.	119 mm	151 mm	500 g	HV031-03110.9-00-Datasheet-PT.pdf
03111.0-00	230 V	208 V - 253 V	2 A	300 W	Terminal de 3 pólos de 2,5 mm², torque de aperto de 0,8 Nm no máximo.	119 mm	151 mm	500 g	HV031-03111.0-00-Datasheet-PT.pdf
03111.9-00	120 V	108 V - 132 V	4 A	300 W	Terminal de 3 pólos de 2,5 mm², torque de aperto de 0,8 Nm no máximo.	119 mm	151 mm	500 g	HV031-03111.9-00-Datasheet-PT.pdf
03112.0-00	230 V	208 V - 253 V	4 A	400 W	Terminal de 3 pólos de 2,5 mm², torque de aperto de 0,8 Nm no máximo.	119 mm	151 mm	500 g	HV031-03112.0-00-Datasheet-PT.pdf
03112.9-00	120 V	108 V - 132 V	6,3 A	400 W	Terminal de 3 pólos de 2,5 mm², torque de aperto de 0,8 Nm no máximo.	119 mm	151 mm	500 g	HV031-03112.9-00-Datasheet-PT.pdf
