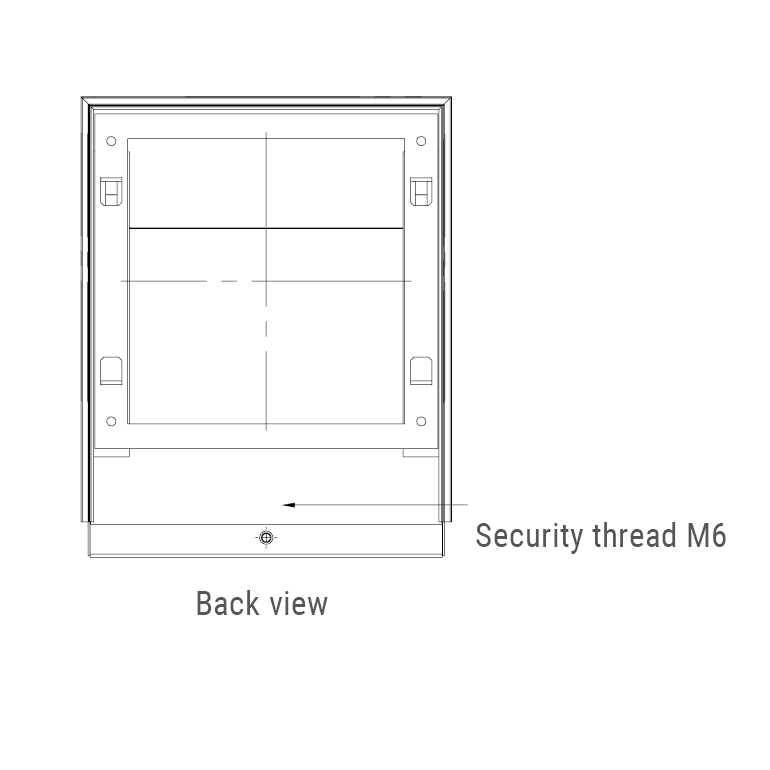

2017-04-ffh086-drawing

2017-09-ffh086-drawing-frame

2017-09-ffh086-installationssketch

Capa de proteção

FFH 086

A capa de proteção do jato de água em aço inoxidável VA aumenta o grau de proteção dos ventiladores com filtro Plus FPI 018 e FPO 018 para IP56. Aplicação: No exterior e em aplicações industriais com condições ambientais adversas.

Aumentar o grau de proteção
Fácil de limpar
Substituição do filtro externamente
Resistente a impactos, robusto
Seguro contra remoção não autorizada
Resistente às intempéries
Versátil
Grade de proteção

EAC

VDE

Características técnicas gerais

Tipo de dispositivo	Acessórios
Grau de proteção	IP56
Material de vedação	Silicone, indicado para indústria alimentícia
Material da capa	Aço inoxidável
Temperatura de operação
Temperatura de armazenamento
Montagem	Com parafusos
Nota	Para montagem sobre os ventiladores com filtro STEGO FPI/FPO 018 e FF 018 e quando a junta está completamente assente.
Grau de proteção UL	Nema Type 4/4x

Variações

Código	Dimensão do corte	Altura	Largura	Profundidade	Peso	Consulta	CAD	Dados técnicos
08670.0-00	FPI/FPO 018 92 x 92 mm	214 mm	195 mm	48 mm	800 g			FFH086-08670.0-00-Datasheet-PT.pdf
08671.0-00	FPI/FPO 018 124 x 124 mm	279 mm	225 mm	58 mm	1200 g			FFH086-08671.0-00-Datasheet-PT.pdf
08672.0-00	FPI/FPO 018 176 x 176 mm	359 mm	294 mm	68 mm	2000 g			FFH086-08672.0-00-Datasheet-PT.pdf
08673.0-00	FPI/FPO 018 223 x 223 mm	415 mm	369 mm	78 mm	2800 g			FFH086-08673.0-00-Datasheet-PT.pdf
08674.0-00	FPI/FPO 018 291 x 291 mm	485 mm	409 mm	103 mm	3700 g			FFH086-08674.0-00-Datasheet-PT.pdf

Certificações
